Артикул
SDFA120-38
500 021 руб./шт
Мало
-
+
Расход воздуха 12800 н.л/мин, давление 0,1~1,6 МПа, 2.9 кВт, 380 В/50 Гц/3~, соединение G2", 105.6 кг
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Характеристики
- Отзывы о товаре
- Задать вопрос
-

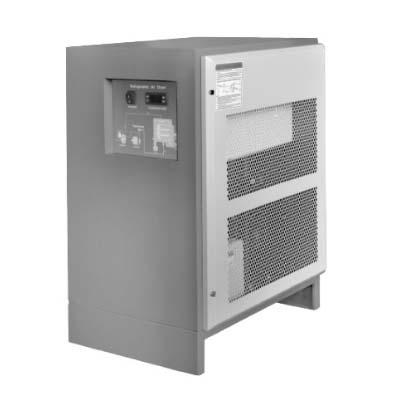

Осушитель сжатого воздуха рефрижераторного типа SDFA120-38
Рефрижераторный осушитель SDFA120-38 предназначен для осушки сжатого воздуха по 4-6 классам содержания влаги ISO 8573-1.
Особенности SDFA120-38:
- Напряжение питания - 380 В трёхфазное
- Присоединение G2"
- Номинальный расход воздуха 12800 л/мин
- Давление сжатого воздуха до 1,0 МПа
- Точка росы до +3 °С
- SDFA5 - 120: компрессор Highly (совместное производство Hitachi)
Коэффициенты пересчёта
Для условий эксплуатации, отличных от стандартных, необходимо произвести перерасчёт характеристик.
Для этого надо определить по таблицам значения трёх коэффициентов: К1, К2 и К3.
Приведённый к нестандартным условиям расход будет определяться по формуле: Расход = Номинальный расход х (К1 х К2 х К3)Поправочный коэффициент K1: температура сжатого воздуха на входе
Температура сжатого воздуха на входе, °С 30 35 38 40 45 50 55 60 Коэффициент 1,3 1,1 1,0 1,0 0,78 0,64 0,53 0,46 Поправочный коэффициент K2: температура окружающей среды
Температура окружающей среды, °С 20 25 30 35 38 40 45 50 Коэффициент
1,16 1,12 1,08 1,03 1,0 0,98 0,8 0,7 Поправочный коэффициент K3: давление сжатого воздуха
Давление, МПа 0,4 0,5 0,6 0,7 0,8 0,9 1.0 Коэффициент
0,63
0,75 0,88 1,0 1,04 1,07 1,1 Зависимость расхода воздуха от точки росы
Точка Расход, л/мин росы SDFA5 SDFA10 SDFA20 SDFA30 SDFA45 SDFA60 SDFA80 SDFA100 SDFA120 SDFA150 SDFA200 7 °С 650 1200 2500 3600 5000 6800 8500 10900 12800 16000 22000 3 °С 500 900 1800 2700 3700 5100 6300 8100 9600 12000 16500
Документы
Осушитель рефрижераторного типа SDFA Размер: 769,1 кб -
Температура сжатого воздуха на входе, °C +10 ~ +60 Давление сжатого воздуха, МПа/бар 1,6 / 16 Температура окружающей среды, °C +5 ~ +50 Точка росы, °C +7 Расход воздуха (точка росы +3°C) *, л/мин 9600 Расход воздуха (точка росы +7°С) *, л/мин 12800 * Температура сжатого воздуха на входе, °C +38 * Температура окружающей среды, °C +38 Рабочий цикл Непрерывный режим работы Напряжение питания 380 В/3 ~/50 Гц Потребляемая мощность, Вт 2900 Хладагент R410A Присоединение G2" Габаритные размеры (Д х Ш х В), мм 610 x 900 x 1070 Вес, кг 105,6 Количество и модель встроенных фильтров Нет Страна производства КИТАЙ -
